農業用汎用マニピュレータシステム

• 担当機関: 生物系特定産業技術研究推進機構
• 研究期間: 1996～1996
• 発行年度: 1996
• 要約: 本システムは農作業を行う人の力を機械力に置き換え、先端部に装着するハンドや工具を変更することにより、各種ハンドリング作業に汎用的に対応できる農業用マニピュレータである。
• 背景・ねらい: 農業者の高齢化に伴って、野菜の収穫、調製、及び収穫物や農業資材の運搬など、ハンドリング作業の労働負担が大きな問題となっている。そこで各種ハンドリングに適用する農業用汎用マニピュレータシステムを開発し、労働負担の軽減を図る。

成果の内容・特徴

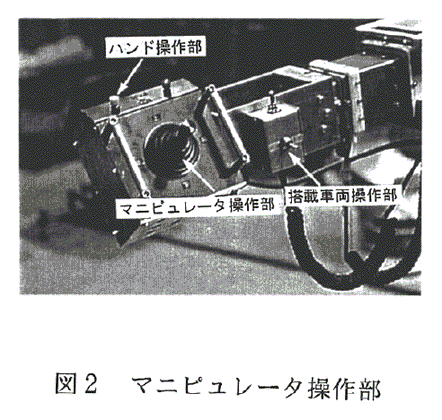

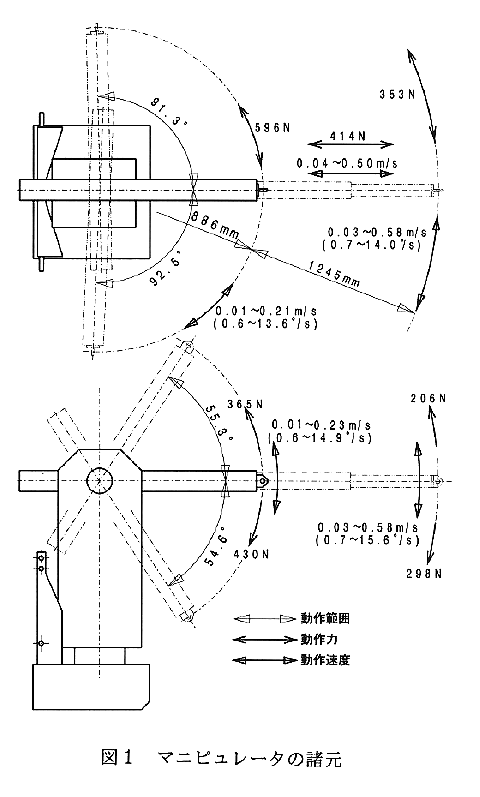

1. マニピュレータの基本機構は、質量、可動範囲、安全性などの点で有利と考えられる極座標型とし、3自由度（鉛直回転軸、水平回転軸、伸縮軸）を有する（図1）。各軸のアクチュエータには制御性に優れたサーボモータを用い、アーム先端に配置した操作部（図2）のジョイスティック操作角度に比例した速度制御を行って、単に物を持ち上げるだけでなく、押す、引く等の力を発揮する。さらにアーム部に傾斜角センサ、変位センサを設置し、プログラマブルコントローラにより多軸同時制御を行って、マニピュレータ（搭載車両）が傾斜しても作業が容易に行えるよう、動作方向を絶対的な鉛直方向や水平方向にする機能を有する。

2. マニピュレータ先端部には、簡単なジョイントを介して、空気圧により駆動するダイコンハンドや段ボールハンド、スイカハンドなどの各種作業ハンドが装着できる。

3. マニピュレータの搭載車両には、操舵およびシャトル切替え用アクチュエータを装備した車両を使用し、マニピュレータ操作部から操舵及び前・後進/停止の操作が遠隔操縦できる。

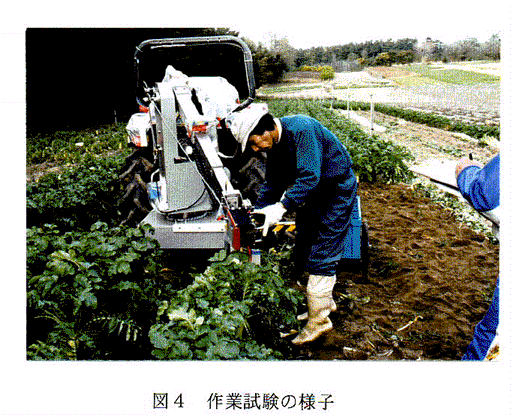

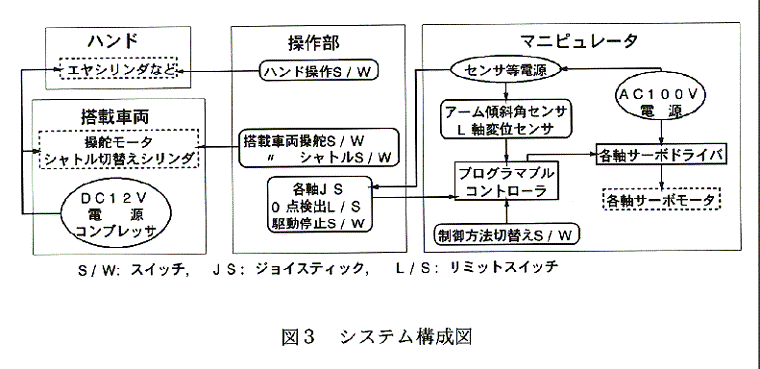

4. 以上のシステム（図3）をダイコン収穫作業に供試した場合（図4）、慣行作業と比較して作業能率は劣るものの労働負担は軽減され、収穫物の損傷等も問題とならない作業が実施できる。


• 成果の活用面・留意点: 労働強度の高いハンドリング作業に有効である。適用する作業や作業の流れに応じて、ハンドや制御法、搭載車両などの選定、組み合わせについて検討する必要がある。
• カテゴリ: すいか だいこん
